输出形式

型号

接线方式

直流NPN三线常开

L3-08-1K

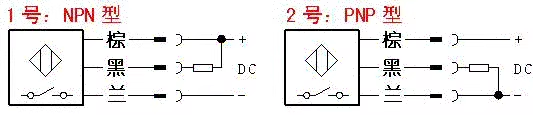

见（1）号接线图

直流NPN三线常闭

L3-08-1B

直流PNP三线常开

L3-08-2K

见（2）号接线图

直流PNP三线常闭

L3-08-2B

直流二线常开

L3-08-5K

见（5）号接线图

直流二线常闭

L3-08-5B

直流NPN四线常开+常闭

直流PNP四线常开+常闭

交流二线常开

交流二线常闭

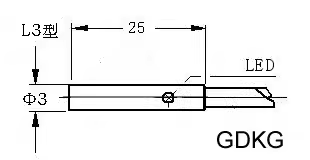

安装形式

埋入式

工作电压

直流型：10-30VDC

检测距离

0.8mm±20%

静态电流

DC三线型≤2.5mA

设定距离

0~0.6mm

响应频率

1200Hz

回差值

小于检测距离的10%

电流输出

50mA

标准检测体

4×4×1铁

防护等级

IP64

残留电压

DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC

温度影响

在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下

绝缘电阻

≥50MΩ Min （500VDC Mega基准）

耐压

1500VAC 50/60Hz 一分钟

抗振动

抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时

抗冲击

抗冲击：500M/S²( 50G )  X、Y、Z各方向3次

环境温度

工作时 : -30 to +80℃(未结冰状态下)

储存时 : -30 to +80℃未结冰状态下 )

环境湿度

工作时: 35 to 95% RH

指示灯

动作显示（红色LED）
